Douille secondaire à trois pinces 1,2 KV 600 A

Interface basse tension fiable pour les connexions secondaires du transformateur

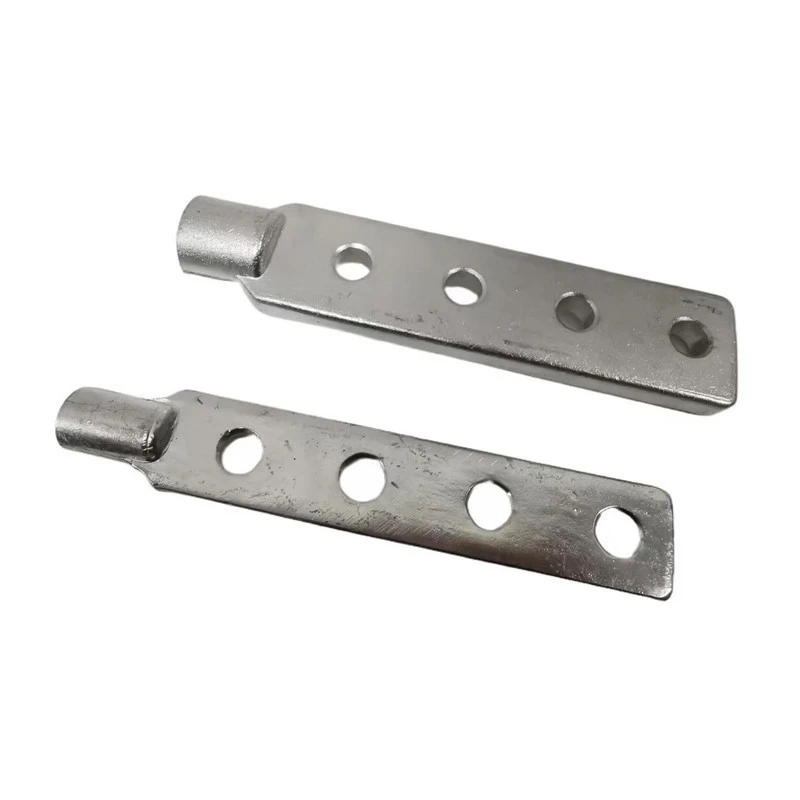

Les bagues secondaires Cooper Power Systems sont conçues pour un montage externe sur des transformateurs de distribution remplis d'huile de transformateur, de fluide R-Temp®, Envirotemp® FR3™ ou un équivalent approuvé et sont disponibles avec des connexions à cosses ou à goujons. Ils sont conçus pour être utilisés à l'intérieur ou à l'intérieur de cellules de transformateurs ou d'appareillages de commutation remplis de fluide. Les bagues secondaires Tri-Clamp à bêche interne/goujon fileté extérieurement sont disponibles avec des goujons en cuivre de 5/8" et 1" de diamètre. Une option de goujon fileté intérieurement est également disponible. Les bagues 5/8" et 1" sont livrées en standard avec 1 3/4" de filetage externe utilisable. La bague 1" est également disponible avec des longueurs de filetage jusqu'à 3" utilisables en externe. La configuration de montage standard de l'industrie[1] et la compatibilité avec la plupart des connecteurs disponibles permettent une utilisation dans une large gamme d'applications.

Installation

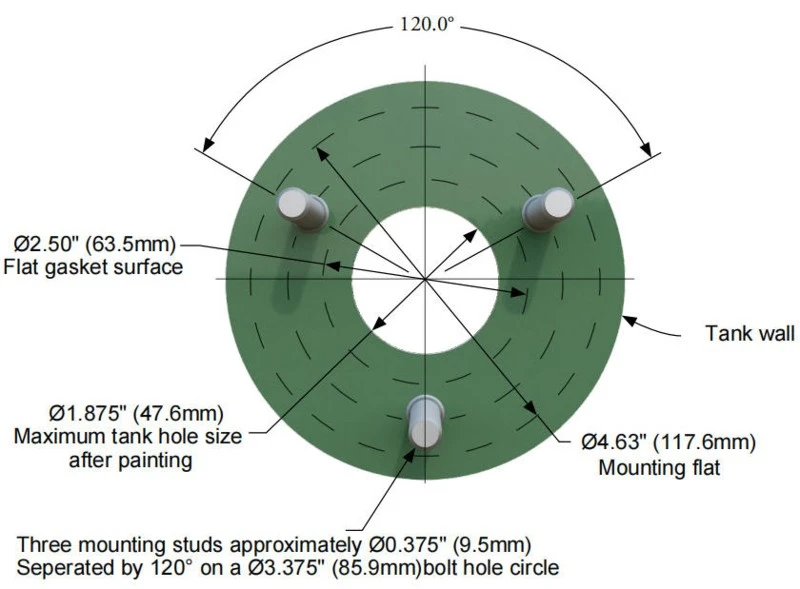

Les goujons de serrage doivent être soudés autour du trou 1 7/8" pour accueillir le collier. Le joint est installé sur la tige de la bague sur la surface du joint de la bague. L'ensemble de la bague est installé à travers le trou du réservoir et est placé sur les goujons contre la bride à épaulement de la bague. Une rondelle de blocage plaquée et un écrou sont installés sur chaque goujon et serrés au couple recommandé. Reportez-vous aux instructions d'installation.

Remarque : Écrou de montage et rondelle correspondant au goujon de montage. Couple maximal de 40 à 60 In-Lbs.
